Введение в продукт

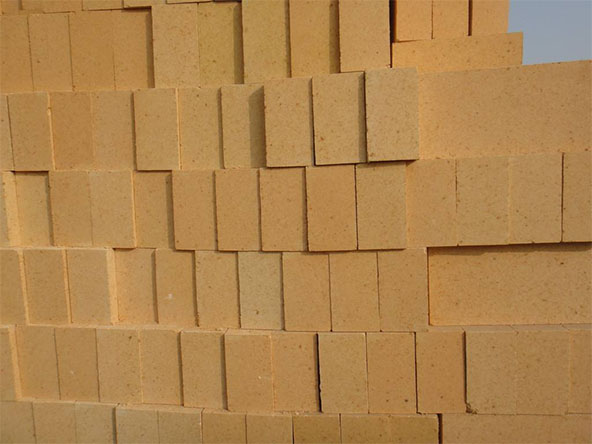

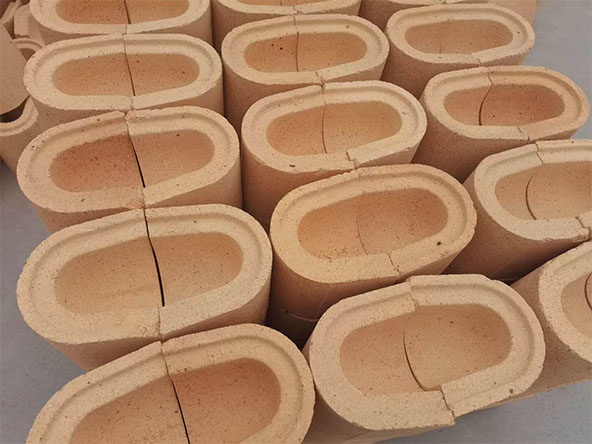

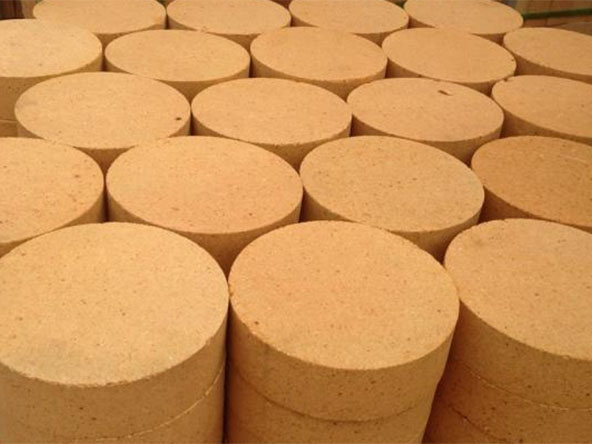

Шамотный кирпич изготавливается из глиняного клинкера в качестве заполнителя и огнеупорной мягкой и полумягкой глины в качестве связующего. Сырьё тщательно отбирается, измельчается, смешивается и формуется под высоким давлением. Содержание Al2O3 после спекания при температуре 1380°C составляет 45-55%. Это нейтральный или слабокислый огнеупорный формованный продукт.
Преимущество продукта
- Огнеупорность глиняного кирпича составляет 1690°C, он обладает хорошей термостойкостью.
- Высокая устойчивость к нейтральной и кислотной коррозии.
Область применения
Шамотный кирпич широко используется во многих отраслях промышленности, в том числе в металлургии, производстве строительных материалов, химической промышленности, электроэнергетике, термической обработке, производстве керамики и других отраслях промышленности, где требуются высокие температуры.
Данные о продукте
| Предметы | Спецификация | ||||||||
| Н-1 | Н-2а | Н-2б | Н-3а | Н-3б | Н-4 | Н-5 | Н-6 | ||
| Огнеупорность ℃ | ≥ | 1750 | 1730 | 1730 | 1710 | 1710 | 1690 | 1670 | 1580 |
| 0,2 МПа Огнеупорность под нагрузкой ℃ | ≥ | 1400 | 1360 | 1320 | 1300 | ||||
| Линейное изменение при повторном нагреве℃ | 1400℃、2h | 0.1 | 0.1 | 0.2 | |||||
| -0.4 | -0.5 | -0.5 | |||||||
| 1350℃、2h | 0.2 | 0.2 | 0.2 | 0.2 | |||||
| -0.5 | -0.5 | -0.5 | -0.5 | ||||||
| Кажущаяся пористость % | ≤ | 22 | 24 | 26 | 24 | 26 | 24 | 26 | 28 |
| Прочность на сжатие в холодном состоянии, МПа | ≤ | 300 | 250 | 200 | 200 | 150 | 200 | 150 | 150 |
| Цикл стойкости к тепловому удару | N-2б, N-3б должны пройти эту проверку и указать фактические измеренные данные в сертификате качества. | ||||||||
